太阳能发电系统用胶分析

发布时间:2017-10-16 08:12:45编辑:浏览:

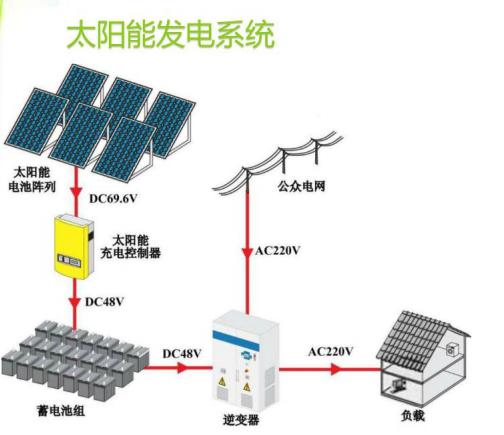

 一套基本的太阳能发电系统是由太阳能电池板、充电控制器、逆变器和蓄电池构成,如下图所示。

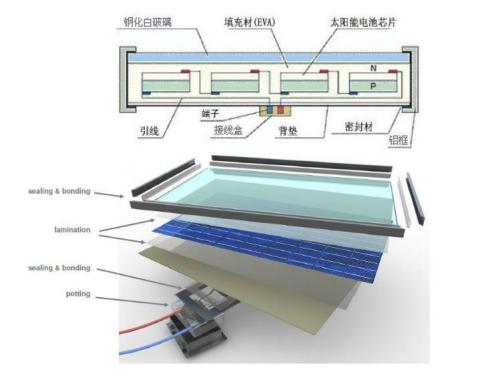

  太阳能电池板的主要结构组成包括:

  钢化玻璃:用于保护电池片

  EVA薄膜:用于粘接固定钢化玻璃和电池片

  太阳能电池片:发电主体,市场主流分为晶体硅和薄膜两种

  背板:用于密封、绝缘、防水等,一般为TPT/TPE等塑料材质

  接线盒:引出电流、断路保护

  铝合金边框:起支撑、密封、保护作用

  太阳能胶:用于粘接密封组件与铝合金边框、组件与接线盒交界处,以及接线盒的灌封



  用胶位置主要是光伏板和接线盒



  安装铝合金边框时为什么需要粘接密封?

  1. 电池片需要保持干燥/不能被应力破坏,所以必须密封

  2. 硅橡胶长期以来一直作为耐用的绝缘体,可以起到抵御环境中污染物的屏障作用,以及对冲击和振动所产生应力的吸收作用,并可在广泛的温度、湿度及恶劣环境条件下保持其物理特性和电学特性

  3. 边框粘接胶水需要满足光伏组件的特殊要求:高粘合、防水、耐湿气、减震、绝缘以及优越的耐气候老化性

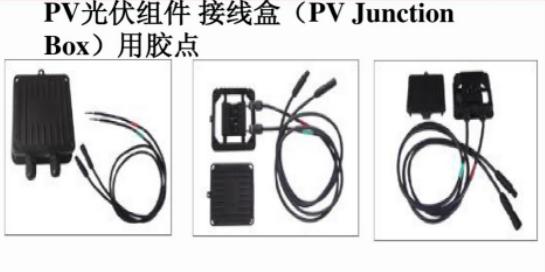

  接线盒为什么要灌封胶水?

  1. 线路板上镀锡铜片及/锡条在长期工作中受空气氧化,将这种危害降到最小

  2. 大功率组件工作时电流对铜片及导线等部位的电子迁移左右降到最小(消除爬电现象)

  3. 使用胶水灌封后整个胶体、接线部位、接线盒外壳成为一个整体,使得太阳能电池接线部位工作时产生的热量更好的散出,延长PV组件的使用寿命

  4. 灌封胶与密封胶的双重作用,可以构成一个值得信赖的防水体系,防水汽、绝缘性、长期工作可靠性、安全性得以大幅提升

  5. 光伏组件接线盒外壳长期户外工作中因意外破裂情况下,硅胶因与PPO/尼龙等材料的接线盒外壳有良好粘附性,且在很大温度范围内保持橡胶弹性,即使除去外壳也能很好的正常工作

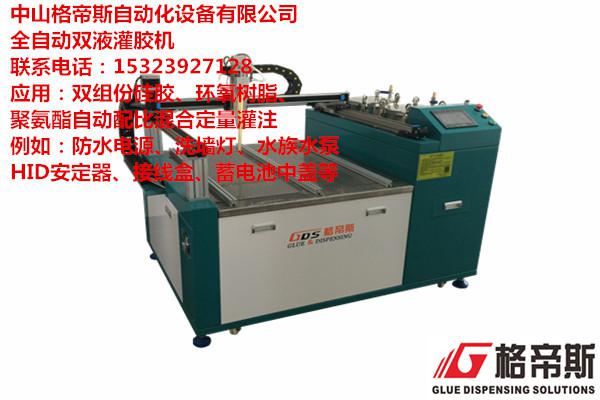

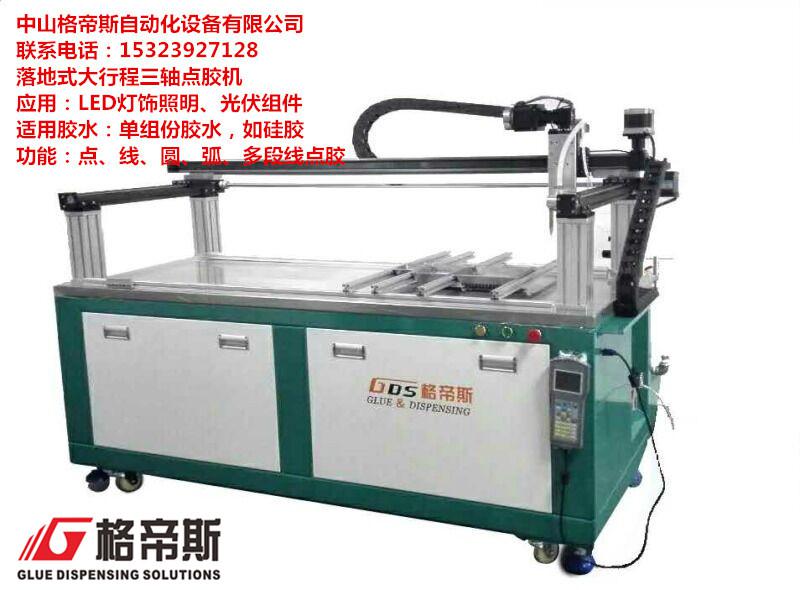

  对应的格帝斯全自动双液灌胶机以及落地式三轴点胶机可用于解决上述用胶工艺,以自动点胶灌胶设备代替人工操作,提升点胶灌胶质量,提高生产效率。
