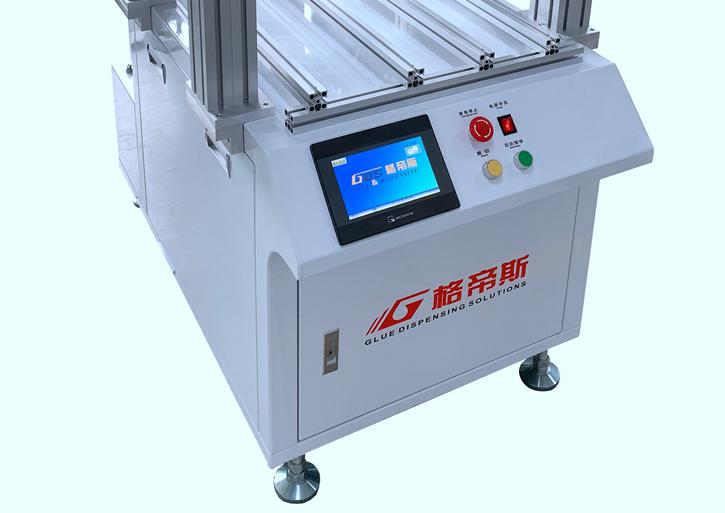

MG-2600 全自动双液AB灌胶机
原理描述 Principle Description
双组份胶水分别在A、B两个料桶中独立存储，通过精密计量泵按需计量后，同步注入到混合管中进行充分搅拌，同时三轴机械手带动点胶阀按照程序设定的轨迹，移动到工件需要注胶的位置，进行定量灌注。
- 产品介绍
- 产品参数
- 视频展示
原理描述 Principle Description
u 双组份胶水分别在A、B两个料桶中独立存储，通过精密计量泵按需计量后，同步注入到混合管中进行充分搅拌，同时三轴机械手带动点胶阀按照程序设定的轨迹，移动到工件需要注胶的位置，进行定量灌注。
设备特点 Machine Feature
u 计量、配比、混合、灌注一体化完成，全自动操作；
u 双料桶设计，304不锈钢桶身，A胶和B胶分开存储，保证胶水长时间放置不发生固化；
u 三轴机械手部分选用高精度直线运动模组，走位精准，重复精度高；
u 小巧工作平台，适用小胶量灌胶产品，操作便利
u 触控式操作界面+手持式示教编程盒，示教编程，易学易懂；
u 可根据灌胶产品特点及产能要求，定做各类产品治具、出胶头等。
技术参数 Technical Parameters
|
设备型号 |
MG-2600 |
|
加工范围 |
400*400*100 mm（X*Y*Z） |
|
移动速度 |
0～500mm/sec |
|
重复精度 |
±0.02mm |
|
混合比例 |
100：100～100：10（1：1～10：1）可调 |
|
计量方式 |
精密齿轮泵或螺杆泵 |
|
混合方式 |
静态混合/动态混合（按胶水特性选配） |
|
出胶胶量 |
0.3～30 ml/S |
|
配比精度 |
±1% |
|
吐出精度 |
±1% |
|
料筒容量 |
2600ml压力桶或定制304不锈钢料桶 |
|
胶水粘度 |
Max≤20000CPS |
|
胶水填料比例 |
MAX≤100（胶水）：100（添加物）（1：1） |
|
胶水填料大小 |
Max≤400目 |
|
控制方式 |
PLC+手持示教编程器+触摸屏 |
|
编程方式 |
示教编程 |
|
程序容量 |
至少100组、每组4000 points |
|
传动方式 |
步进电机+同步齿带+直线导轨 |
|
工作气压 |
0.5-0.8Mpa |
|
工作电源 |
AC220V 50HZ / 2000W（不含搅拌、真空、加热） |
|
环境温度 |
0-40℃ |
|
环境湿度 |
20-90% no condensation |
|
外形尺寸 |
70*115*150CM（WxDxH） |
|
设备重量 |
约100KG |
|
选配功能 |
搅拌、加热、真空脱泡、自动清洗等功能 |
适用胶水 Suitable Glue：
有机硅胶、环氧树脂、聚氨酯、丙烯酸酯等双组份胶水
适用产品 Applications：
LED显示屏、广告模组、互感器、电源模块、光伏组件、汽车大灯、日行灯、负离子发生器、等小流量小口径灌胶产品。
